双组份聚氨酯防水涂料

发布时间: 2021-06-01 16:48

商品信息

产品概述
双组份聚氨酯防水涂料属于双组份化学反应固化型防水材料，其中乙组份是由增塑剂、固化剂、增稠剂、促凝剂、填充剂组成的彩色液体乙组分是由聚醚和异氰酸酯缩聚得到的异氰酸酯封端的预聚体。使用时将甲、乙两组份按比例混合均匀，涂刷在防水基层表面上，经常温交联固化，形成橡胶状弹性涂膜，从而起到防水作用。

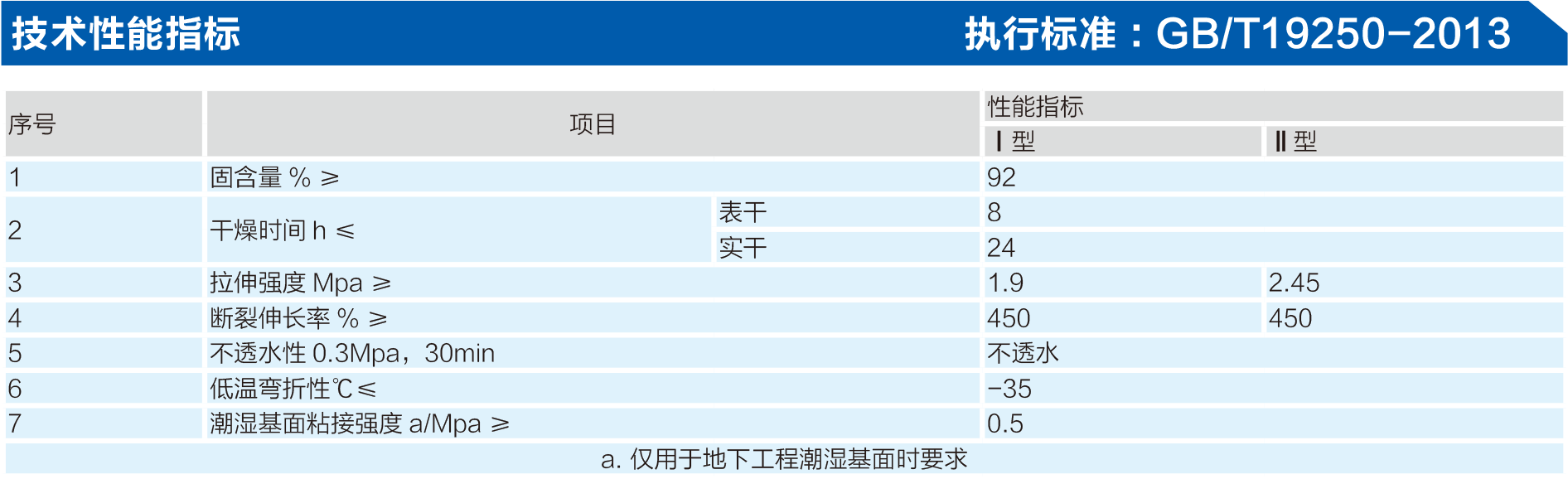

产品特点
1、一次可厚涂且涂膜密实、无针孔、无气泡。
2、对基层含水率要求不苛刻，可在较潮湿的基层上施工。
3、粘接力强，与混凝土、木材、金属、陶瓷等粘接良好。
4、冷施工，甲乙组份按比例充分混合后就可施工，操作简便。
5、无煤焦油等有害成分。
6、化学反应成膜、耐水、耐腐蚀、耐霉变、耐低温、不透水性强。
适用范围
地下室、厕浴间、游泳池、水池、冷库等工程防水，尤其适合基层较潮湿的及结构较复杂的地下工程，也可用于非外露的屋面工程。

注意事项
1、严禁雨天、雾天、五级以上大风天施工，不得在施工环境温度低于 5℃ 及高于 35℃或烈日暴晒时施工。
2、按工程进度配制材料数量，配好的材料应在20 分钟内用完。
3、施工现场严禁烟火。
4、涂膜验收完成后应及时进行保护层的施工。
运输和贮存
1、产品贮存在清洁、干净、密闭的铁桶中。
2、运输按危险品要求。运输时应防止暴晒、碰撞、倒置、雨淋，保持包装完好无损。
3、产品应贮存在通风、干燥、阴凉处，防止日光直接照射。贮存温度不应高于 40℃。
施工要点
1、涂膜厚度
1) 基层应平整、牢固、坚实、基面无明显湿渍。
2) 阴阴角、管子根等节点部位做成圆弧。
2、配料
根据工程用量，将甲、乙组份按规定比例混合，搅拌器必须干净、干燥。
3、细部节点附加层
阴阳角、管子根等部位先进行加强层施工，可增涂2-3遍涂料（厚度不小于 1mm）如需增加胎体增强材料时一定要浸透；变形缝、屋面天沟、檐沟等部位的附加层应先空铺一层聚酯无纺布再涂刷涂料。将混合均匀的涂料用橡胶或刮板涂布，厚度要求均匀一致，厚度一般为1.5-2mm厚，宜分3-4遍完成，后次涂膜应在前次涂膜固化完成后进行，涂刷或喷涂的方向与前次互相垂直。
4、保护隔离层
涂膜验收完成后，按设计要求进行保护隔离层施工。
